Plaques et équerres / sabots
Plaques et équerres

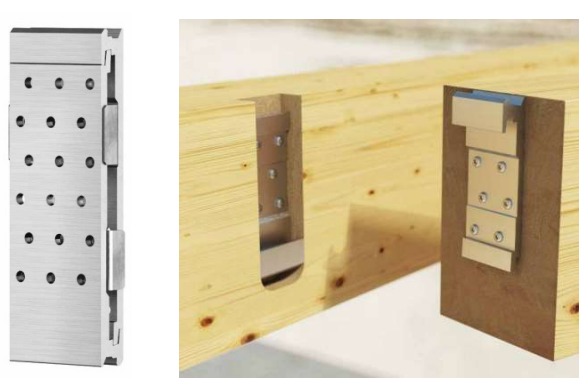

Connecteurs cachés
- Connecteur à accroches caché bois-bois
- Utilisable avec des poutres de section réduite pour structures, pergola et mobiliers.
- Facilement démontable
- Se fixe avec un seul type de vis :
- LBS pour des applications à l’intérieur,
- KGL EVO pour des applications à l’extérieur en conditions non agressives
- Peut être monté en apparent ou caché pour garantir la résistance au feu
| Largeur (mm) | Hauteur (mm) | Diamètre de vis (mm) | CLIKT | LOCK T |
|---|---|---|---|---|
| 35 | 80 | 5 | X | |
| 100 | X | |||
| 120 | X | |||
| 52.5 | 120 | X | ||
| 50 | 135 | 7 | X | |
| 175 | X | |||
| 75 | 175 | X | ||
| 215 | X | |||
| 100 | 215 | X | ||

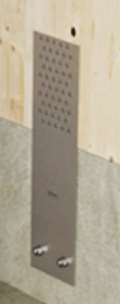

LOCK C
- Connecteur à accroche cache bois-béton
- Installation rapide sur béton
- Fixable avec
- Des ancrages à visser sur le béton
- Des vis auto foreuses sur le bois
- Les poutres en bois peuvent être facilement retirées pour d’éventuels besoins saisonniers
| Largeur (mm) | Hauteur (mm) | LOCK C | LOCK STOP 5 |
|---|---|---|---|
| 52.5 | 120 | X | |
| 19 | 27.5 | X |

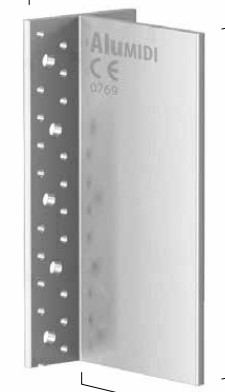

ALUMIDI
- Etrier à âme intérieure invisible avec et sans trou
- Grande capacité de charge.
- Version
- Sans trous utilisable avec des broches auto foreuses SBD-HT,
- Avec trous utilisable avec des broches lisses STA
- Résistances dans toutes les directions : verticales, horizontales et axiales.
- Utilisable dans les assemblages inclinés
- Espacement optimisé entre les trous tant pour accroches sur bois que sur béton armé
| Hauteur (mm) | ALUMIDI sans trou |
|---|---|
| 120 | X |
| 160 | X |
| 200 | X |
| 240 | X |
| 2200 | X |
Plaques et équerres

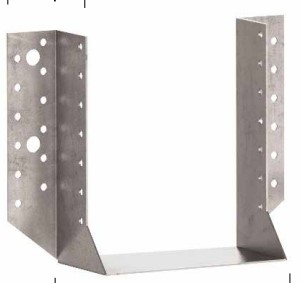

BSA
- Sabot métallique à ailes extérieurs
- Convient aussi bien à une utilisation sur bois que sur béton
- Possibilité de fixer la poutre déversée par rapport à son axe, avec application simultanée de force verticale et latérale
- Système rapide et économique
| Largeur (mm) | Hauteur (mm) | BSAS Standard |
BSAD 2 pièces |

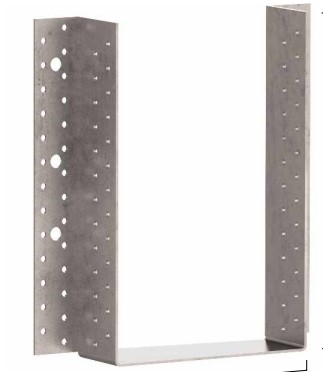

BSAG Grandes mesures |
|---|---|---|---|---|
| 25 | 80 | X | ||
| 40 | 110 | X | ||
| 64 | 128 | X | ||
| 158 | X | |||
| 70 | 155 | X | ||
| 80 | 140 | X | ||
| 150 | X | |||
| 180 | X | |||
| 210 | X | |||
| 100 | 140 | X | ||
| 160 | X | |||
| 170 | X | |||
| 200 | X | |||
| 240 | X | |||
| 120 | 120 | X | ||
| 190 | X | |||
| 240 | X | |||
| 140 | 180 | X | ||
| 160 | 200 | X | ||
| 200 | 200 | X | ||
 |
 |
 |

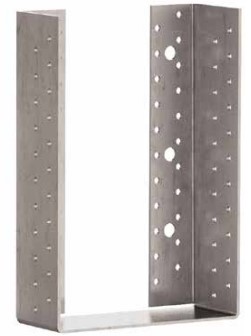

BSI
- Sabot métallique à ailes intérieures
- Ses ailes intérieures permettent la réalisation d’assemblages quasi « invisibles »
- Possibilité de fixer la poutre déversée par rapport à son axe, avec application simultanée de force verticale et latérale
- Système rapide et économique.
- Idéal également pour la fixation sur OSB
| Largeur (mm) | Hauteur (mm) | BSIS Standard |
BSIG Grandes mesures |
|---|---|---|---|
| 80 | 150 | X | |
| 180 | X | ||
| 140 | X | ||
| 100 | 170 | X | |
| 200 | X | ||
| 120 | 120 | X | |
| 190 | X | ||
| 160 | 200 | X | |
|
|
Equerres standard
HT70
- Equerre 70
- Parfaite pour de petits châssis et structures simples
- Utilisable
- Sur bois avec des vis (LBS) ou des clous (LBA)
- Sur béton en utilisant des trous de 11 mm avec ancrages
- La version avec renfort a une épaisseur réduite pour des performances maximales
| Largeur (mm) | Hauteur (mm) | HT7070S |
|---|---|---|
| 70 | 70 | X |
Equerres standard
HTKR
- La plus classique des équerres pour effort de traction
- Idéale pour la fixation anti-soulèvement de murs en CLT ou à ossature
- Dimensions et emplacements des trous étudiés pour une application optimale dans tous les cas de figure
- Base renforcée, à fixer avec des vis (sur bois) ou ancrage (sur béton)
| Hauteur (mm) | HTKR13535 |
|---|---|
| 70 | X |
HTZ
- Equerre d’ancrage pour forces de traction élevées
- Pour bâtiments en CLT ou à ossature
- A utiliser avec ou sans rondelle en fonction des charges
- Le trou pour les tiges de grandes taille permet d’exploiter au mieux la fixation sur béton
| Hauteur (mm) | HTZ340 |
|---|---|
| 340 | X |
Plaques pour forces de traction
WHT plate C
- Idéale pour réaliser des connexions continues en traction avec la sous-structure en béton armé
- Disponible en deux versions :
- WHT PLATE 440 pour ossatures plateformes
- WHT PLATE 540 pour structures à panneaux CLT
| Hauteur (mm) | WHTPLATE540 |
|---|---|
| 540 | X |
Equerres diverses
WVS
- Equerre standard renforcée
- Idéale pour tous les petits assemblages de menuiserie
- Parfaite pour les assemblages bois – bois, grâce aux trous de 5 mm
| Hauteur (mm) | Profondeur (mm) | WVS |
|---|---|---|
| 120 | 60 | X |
| 90 | 50 | X |

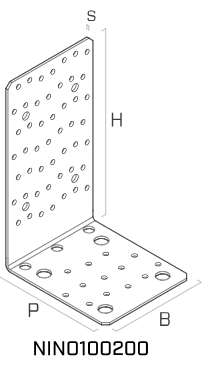

NINO
- Equerre universelle pour force de cisaillement et de tractions
- Pour répondre à de multiples besoins de fixation, comme la pose surélevée d’une paroi sur une bordure
en béton ou la présence d’une contre-cloison en placo-plâtre. - Cette même équerre peut être utilisée dans une configuration bois-bois ou bois-béton
| Hauteur (mm) | Profondeur (mm) | NINO100200 |
|---|---|---|
| 200 | 100 | X |
